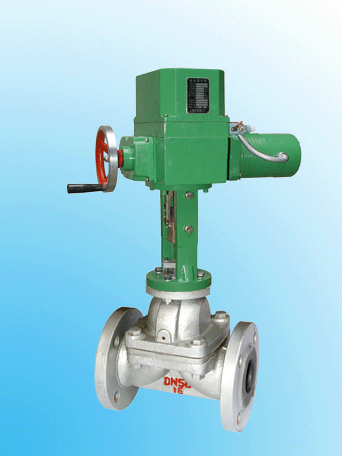

一、供應電動直行程隔膜調節閥主要特點：
ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑 的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。該調節閥由隔膜閥配用PSL系列 電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
二、供應電動直行程隔膜調節閥參數：
|
產品名稱：
|
電動調節隔膜閥
|
產品型號：
|
ZPSG
|
|
驅動方式：
|
電動,氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
隔膜式
|
密封結構：
|
軟密封
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN20-250
|
|
常用材質：
|
鑄鋼,不銹鋼
|
銘牌：
|
上海湖泉閥門
|
三、主要零件材料：
|
閥體
|
HT200、ZG230～450或下述材質襯里
|
|
隔膜
|
丁荃膠、天然膠、聚四氟乙烯波紋
|
|
薄膜
|
丁**橡膠夾增強滌綸織物
|
|
彈簧
|
60S12Mn、閥體襯里材質及適用范圍
|
|
執行器型號
|
3810、PSL、DKZ
|
|
技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
四、供應電動直行程隔膜調節閥性能指標：
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
±2.5
|
|
額定行程偏差％
|
±2.5
|
|
純滯后
|
≤IS
|
|
允許泄量L/H
|
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
|
|
絕緣電阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|
五、供應電動直行程隔膜調節閥設計特色：
閥流通阻力小，流通能力大，無填料函，無外漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的腐蝕性能。
產品范圍：
公稱通徑；15~250
公稱壓力MPa；1.0
流量特性；近似等百分比(調節式)
允許泄漏量L/h；橡膠隔膜片為“0"，聚四氟乙烯隔膜Ⅵ級
絕緣電阻；不小于20MΩ
阻尼特性；不大于3周半。
|
